DK21

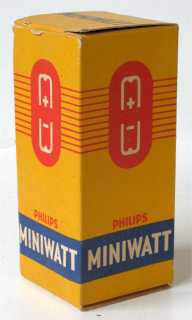

Doosje Philips DK21	Philips DK21 Code H4, rev 2, Wiener Radio Werke, jul 1947

Merknaam	Mullard, Philips
Equivalente types	DK25, MDK21
Zie ook

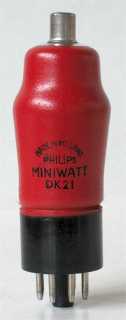

Deze heptode uit 1939 is ontworpen als mengbuis voor draagbare batterij ontvangers. De buis is zelfoscillerend en heeft een karakteristiek met variabele versterking. Bij serievoeding wordt een gloeispanning aangehouden van 1,35 Volt.

De glazen ballon heeft een diameter van 34 mm en is 90 mm lang. De gebruikte Philips type code is H4.

Aansluitingen

IO	1	2	3	4	5	6	7	8	tc
?	f+,g6	m	a	g5	g1,g3	-	g2	f-	g4

Specificaties

Heptode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss
?	1.4	0.05	90	60	0	1.5	2.4	1,250,000	0.5	0.3
