DK40

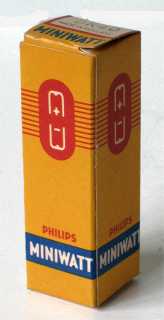

Doosje Philips DK40	Philips DK40 Code H6, rev 2, aug 1955, wk 1

Merknaam	Mullard, Philips, Pope, Telefunken, Valvo
Equivalente types
Zie ook	DK21

Deze Philips octode uit 1948 is ontworpen als mengbuis voor draagbare batterij ontvangers. De buis is zelfoscillerend en heeft een karakteristiek met variabele versterking. Regelspanning is 0 ... -12,5 Volt. Oscillator spanning is 8 Volt rms. Bij serievoeding wordt een gloeispanning aangehouden van 1,35 Volt.

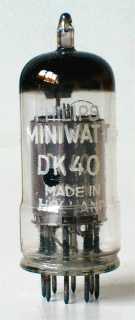

De glazen buis heeft een diameter van 21 mm en is 54 mm lang. De gebruikte Philips type code is H6.

Aansluitingen

B8A	1	2	3	4	5	6	7	8
?	f+,g6	a	g2	g1,g3	g5	g4	-	f-

Specificaties

Octode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss
?	1.4	0.05	90	67	0	1	2.6	1,000,000	0.425	0.2
