DY802

Philips DY802
Code tL, rev 1, La Radiotechnique Chartres, okt 1971, week 1

Merknaam	Adzam, Inter, Lorenz, Mullard, Philips, Pope, RFT, Telefunken, Telepart, Toran, Tungsram, Valvo
Equivalente types	1BQ2
Zie ook	DY87

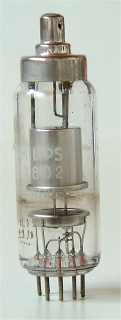

Deze enkelvoudige diode uit 1970 is ontworpen voor gebruik als E.H.T. gelijkrichter in televisie toestellen. De buis is uitwendig behandeld tegen vonkoverslag die zou kunnen optreden bij vocht of onder lage luchtdruk condities. De maximale afvlakcapaciteit is 3000 pF.
Vanwege de hoge spanning t.o.v. het chassis werd de gloeistroom meestal verkregen via een extra lus op de lijntransformator.

Door een gaatje in de anode is de kleur van de kathode te zien. De gloeistroom kan op deze wijze worden afgeregeld door de kleur van de kathode te vergelijken.

De buis heeft een diameter van 22 mm en heeft, exclusief de pinnen van de B9A voet, een lengte van 67 mm. De gebruikte Philips produktiecode is tL.

Aansluitingen

B9A	1	2	3	4	5	6	7	8	9	tc
?	h,k,s	h	-	h,k,s	h	h,k,s	-	h	h,k,s	a

Specificaties

Rectifier	Vh	Ah	Va	mAa
?	1.4	0.6	20,000	0.2
