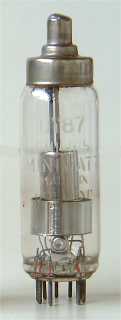

DY87

Philips DY87
Code rN, rev 8, Sittard, jun 1959

Merknaam	Adzam, Mullard, Philips, Pope, RFT, Telefunken
Equivalente types	1RK23, 1S2, DY86
Zie ook	EY86, EY87

Deze enkelvoudige diode uit 1955 is ontworpen voor gebruik als E.H.T gelijkrichter in televisie toestellen. De buis is uitwendig behandeld tegen vonkoverslag die zou kunnen optreden bij vocht of onder lage luchtdruk condities. De maximale afvlakcapaciteit is 2000 pF.
Vanwege de hoge spanning t.o.v. het chassis werd de gloeistroom meestal verkregen via een extra lus op de lijntransformator.

Door een gaatje in de anode is de kleur van de kathode te zien. De gloeistroom kan op deze wijze worden afgeregeld door de kleur van de kathode te vergelijken.

De buis heeft een diameter van 20 mm en heeft, exclusief de pinnen van de B9A voet, een lengte van 67 mm. De gebruikte Philips produktiecodes zijn YV,dD en rN.

Aansluitingen

B9A	1	2	3	4	5	6	7	8	9	tc
?	h,k,s	h	-	h,k,s	h	h,k,s	-	h	h,k,s	a

Specificaties

Rectifier	Vh	Ah	Va	mAa
?	1.4	0.55	18,000	0.15
