EY86

Pope EY86
Code TD, rev 3, Valvo Hamburg, mrt 1958,

Merknaam	Adzam, Mullard, Philips, Pope, RFT, Siemens, Telefunken, Tungsram
Equivalente types	CV2966, EY87
Zie ook	6S2, CV2966, DY86, DY87

Deze enkelvoudige diode uit 1955 is ontworpen voor gebruik als E.H.T. gelijkrichter in televisie toestellen. De buis is niet uitwendig chemisch behandeld tegen vonkoverslag, de EY87 heeft deze behandeling wel ondergaan. De maximale afvlakcapaciteit is 2000 pF.

Vanwege de hoge spanning t.o.v. het chassis werd de gloeistroom meestal verkregen via een extra lus op de lijntransformator.

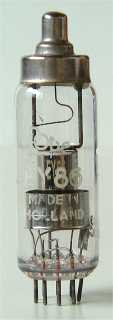

De buis heeft een diameter van 20 mm en heeft, exclusief de pinnen van de B9A voet, een lengte van 67 mm. De gebruikte Philips produktiecode is tD.

Aansluitingen

B9A	1	2	3	4	5	6	7	8	9	tc
?	h,k,s	h	-	h,k,s	h	h,k,s	-	h	h,k,s	a

Specificaties

Rectifier	Vh	Ah	Va	mAa
?	6.3	0.09	18,000	0.15
