ECC84

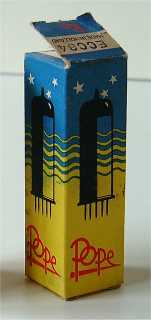

Doosje Pope ECC84	Pope ECC84 Code m9, rev 1, Mullard Blackburn, aug 1967

Merknaam	Brimar, Mullard, Philips, Pope, RFT, Toran, Tungsram, Valvo
Equivalente types	6CW7
Zie ook	30L15, 7AN7, B319, PCC84, UCC84

Dit is een dubbele triode uit 1956 voor toepassing in tuners van televisie toestellen. De in deze toepassing gebruikelijke cascade schakeling is hier bruikbaar tot 220 Mhz. Triode 1 is de sectie met geaarde kathode, deze heeft gescheiden uitgevoerde kathode aansluitingen. Triode 2 heeft in de cascade schakeling een geaard rooster.

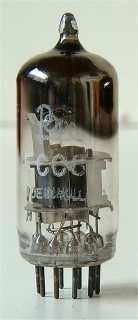

Het glas van deze buis heeft een diameter van 20 mm. De lengte is 49 mm. De gebruikte Philips type code is m9.

Aansluitingen

B9A	1	2	3	4	5	6	7	8	9
?	k(2)	g(2),s	a(2)	h	h	g(1)	k(1)in	k(1)out	a(1)

Specificaties

Triode	Vh	Ah	Va	Vg	mAa	ra	gm	Pdiss
?	6.3	0.335	90	-1.5	12	4,000	6	2
