PCC84

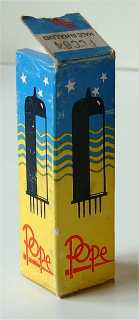

Doosje Pope PCC84	Pope PCC84 Code rt, rev 1, Blackburn UK, 1965, jan week 1

Merknaam	Azdam, Brimar, Ediswan, Elpico, Lorenz, Mazda, Mullard, Philips, Pope, RFT, Siemens, Telefunken, Toran, Tungsram, Ultron, Valvo
Equivalente types	30L15, 7AN7, B319
Zie ook	6CW7, ECC84

Dit is een dubbele triode uit 1953 voor toepassing in tuners van televisie toestellen. De in deze toepassing gebruikelijke cascade schakeling is hier bruikbaar tot 220 Mhz. Triode 1 is de sectie met geaarde kathode, deze heeft gescheiden uitgevoerde kathode aansluitingen. Triode 2 heeft in de cascade schakeling een geaard rooster.

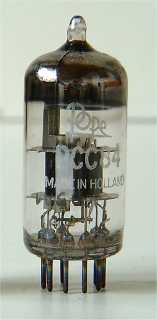

Het glas van deze buis heeft een diameter van 20 mm. De lengte is 47 mm. De gebruikte Philips produktiecode is rt.

Aansluitingen

B9A	1	2	3	4	5	6	7	8	9
?	k(2)	g(2),s	a(2)	h	h	g(1)	k(1)in	k(1)out	a(1)

Specificaties

Triode	Vh	Ah	Va	Vg	mAa	ra	gm	Pdiss
?	7	0.3	90	-1.5	12	4,000	6	2
