ECH4
|
|

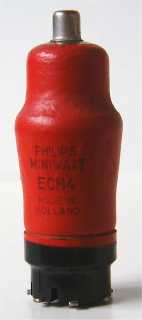

 Philips ECH4 |
| Merknaam | Mullard, Philips, Pope, Tungsram, Valvo |
| Equivalente types | |
| Zie ook | UCH4 |
Deze triode-heptode uit 1940 is ontworpen als mengbuis met variabele steilheid en is door de gescheiden systemen eveneens zeer bruikbaar in hf, mf en lf toepassingen. De kathode is wel gemeenschappelijk uitgevoerd.

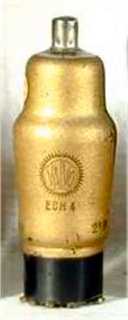

De afgeschermde en rood- of goudgeverfde omhulling (ook de Australische ECH4G heeft een goudkleurige verflaag) heeft een diameter van 34 mm en is 92 mm lang. Philips gebruikte hiervoor de type code LF.
Aansluitingen
 |
|
| Heptode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss |
| ? | 6.3 | 0.35 | 250 | 100 | -2 | 3 | 6,2 | 1,400,000 | 0.75 | 1.5 |
| Triode | Va | mAa | ra | gm | Pdiss |
| ? | 100 | 12 | 6,800 | 3,2 | 0.5 |
