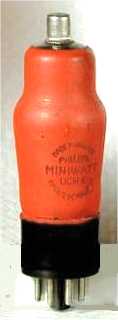

Deze triode-heptode mengbuis uit 1940 is ontworpen om rechtstreeks uit het lichtnet te worden gevoed via een serieschakeling zoals gebruikelijk in universele radiosets.

De constructie van de elektroden wordt aan het oog onttrokken door de interne afscherming. De triode is apart opgesteld van de heptode en zorgt voor de oscillator spanning van 13 Volt top-top nodig voor de mixer. Vanwege de gescheiden opstelling en aansluiting kan de triode los gebruikt worden van de heptode, bijvoorbeeld de triode als fasedraaier en de heptode als h.f of m.f. buis.

De omhulling heeft een diameter van 35 mm en is, exclusief de pinnen van de octal buisvoet, 92 mm lang. De gebruikte Philips produktiecode is NR.

Aansluitingen
