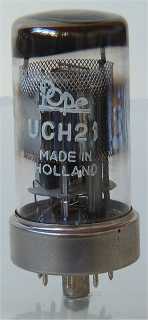

Dit is een vroeg voorbeeld van een geheel glazen constructie uit 1941. Deze triode-heptode mengbuis is ontworpen om rechtstreeks uit het lichtnet te worden gevoed via een serieschakeling zoals gebruikelijk in universele radiosets.

De constructie van de elektroden wordt aan het oog onttrokken door de interne afscherming. De triode is apart opgesteld van de heptode en zorgt voor de oscillator spanning van 13 Volt top-top nodig voor de mixer. Vanwege de gescheiden opstelling en aansluiting kan de triode los gebruikt worden van de heptode, bijvoorbeeld de triode als fasedraaier en de heptode als h.f of m.f. buis. Een voorbeeld van dit gescheiden gebruik is te vinden in de Philips 204U radio.

De omhulling heeft een diameter van 26 mm en is, exclusief de pinnen van de loctal buisvoet, 56 mm lang. De gebruikte Philips produktiecodes zijn 59 en NT.

Aansluitingen
