ECH21

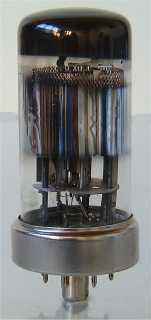

Deze triode-heptode uit 1946 is ontworpen als mengbuis, en is de opvolger van de ECH4. De constructie van de elektroden wordt aan het oog onttrokken door de interne afscherming. De triode is apart opgesteld van de heptode en zorgt voor de oscillator spanning van 14 Volt top-top nodig voor de mixer. Vanwege de gescheiden opstelling en aansluiting kan de triode los gebruikt worden van de heptode, bijvoorbeeld de triode als fasedraaier en de heptode als h.f of m.f. buis. De omhulling heeft een diameter van 26 mm en is, exclusief de pinnen van de loctal buisvoet, 56 mm lang. De gebruikte Philips produktiecodes zijn 62 en LM. Aansluitingen
Specificaties
|
