ECH81


Doosje RFT ECH81

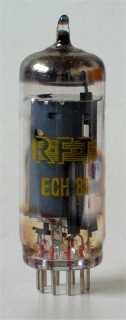

RFT ECH81

Merknaam Lorenz, Mullard, Philips, RFT, Siemens, Telefunken, Teonex, Tungsram, Valvo
Equivalente types 6AJ8, 6C12, CV2128, X719
Zie ook 19D8, ECH83, UCH81

Deze heptode-triode uit 1953 is ontworpen als mengbuis. De twee systemen hebben een gemeenschappelijke kathode. De triode wordt ingezet als locale oscillator, het uitgangssignaal hiervan bedraagt 13 V.

De buis heeft een diameter van 20 mm, de lengte is 55 mm exclusief de pinnen van de B9A voet. De gebruikte Philips produktiecodes zijn VF, Y8, m6 en YD.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? g2-g4 g1 k,g5,s h h a g1 a(t) g(t)

Specificaties

Heptode Vh Ah Va Vs Vg mAa mAs ra gm
? 6.3 0.3 250 250 -2 3.8 6.7 700,000 0.775
Triode Va mAa
? 100 13
