ECH83

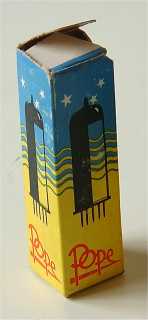

Doosje Pope ECH83

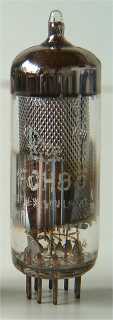

Pope ECH83
Code NJ, rev 4, WIRAG Wien, jan 1965, week 4

Merknaam Mullard, Philips, Pope, Siemens, Tungsram, Valvo
Equivalente types 6DS8
Zie ook ECH81

Deze heptode-triode uit 1959 is ontworpen als mengbuis voor autoradio's en als synchronisatiescheider in televisies. De buis is nog bruikbaar met 6,3 Volt voedingsspanning. De twee systemen hebben een gemeenschappelijke kathode. De triode wordt ingezet als locale oscillator, het uitgangssignaal hiervan bedraagt 1,7 V bij 12,6 V voeding.

De buis heeft een diameter van 20 mm, de lengte is 58 mm exclusief de pinnen van de B9A voet. De gebruikte Philips produktiecode is NJ.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? g2,g4 g1 k,g5,s h h a g1 a(t) g(t)

Specificaties

Heptode Vh Ah Va Vs Vg mAa mAs ra gm
? 6.3 0.3 12.6 12.6   0.4 0.25 850,000 0.75
Triode Va mAa gm Pdiss
? 12.6 0.75 1.4 0.8
