ECL11
|
Philips ECL11
|
|
| Merknaam |
Philips, RFT, Telefunken |
| Equivalente types |
|
| Zie ook |
UCL11, VCL11 |

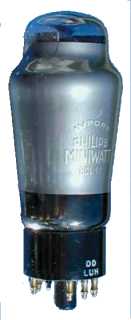

De ECL11 uit 1939 bestaat uit een triode en een eindtetrode in een
lamp. De glazen ballon heeft een diameter van 44 mm en is, zonder de
pennen van de G8A voet, 110 mm lang. De gebruikte Philips type code is
LU.
Aansluitingen
 |
| G8A |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
| ? |
a(t) |
g(t) |
k |
a |
h |
h |
g2 |
g |
|
Specificaties
| Tetrode |
Vh |
Ah |
Va |
Vs |
Vg |
mAa |
mAs |
ra |
gm |
Pdiss |
Pout |
D |
| ? |
6.3 |
1 |
250 |
250 |
-6 |
36 |
4 |
25,000 |
9 |
9 |
3.8 |
10% |
| Triode |
Va |
mAa |
Vg |
ra |
gm |
Pdiss |
| ? |
250 |
2 |
-2 |
28,500 |
2 |
0.5 |
|
