ECL84

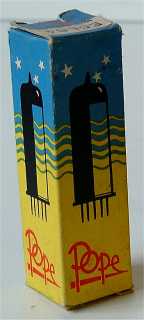

Doosje Pope ECL84

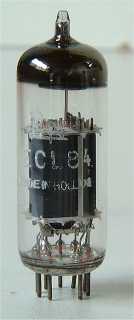

Pope ECL84
Code f4, rev 2, Heerlen, mei 1961, week 5

Merk Adzam, Mazda, Mullard, Philips, Telefunken
Equivalente types 6DX8
Zie ook 15DQ8, PCL84

Deze combinatie triode-pentode uit 1957 is ontworpen voor gebruik in het video circuit van televisie toestellen. De pentode functioneert hier als video eindversterker.

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de B9A pinnen, 58 mm lang. De gebruikte Philips produktiecode is f4.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? g(t) a(t) k(t) h h a k,g3,s g1 g2


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.72 200 200 -2.9 18 3 130,000 10.4 4
Triode Va mAa Vg ra gm Pdiss
? 200 3 -1.7 16,000 4 1
