PCL84

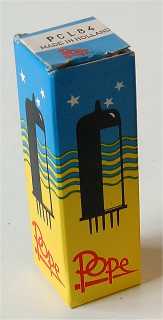

Doosje Pope PCL84

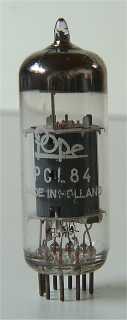

Pope PCL84
Code dJ, rev 6, M.B.L.E. Brussel, mei 1969, week 4

Merk Adzam, Mazda, Mullard, Philips, Pope, RFT, Telefunken
Equivalente types 15DQ8
Zie ook 6DX8, ECL84

Deze combinatie triode-pentode uit 1956 is ontworpen voor gebruik in het video circuit van televisie toestellen met serievoeding 300 mA. De pentode functioneert hier als video eindversterker.

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de B9A pinnen, 58 mm lang. De gebruikte Philips produktiecode is dJ.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? g(t) a(t) k(t) h h a k,g3,s g1 g2


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 15 0.3 200 200 -2.9 18 3 130,000 10.4 4
Triode Va mAa Vg ra gm Pdiss
? 200 3 -1.7 16,000 4 1
