EF11


Doosje Philips EF11



Philips EF11
Code L4, rev D, mrt 1943
Merknaam Philips, RFT, RSD, Telefunken, Valvo
Equivalente types
Zie ook EBF11, EF9

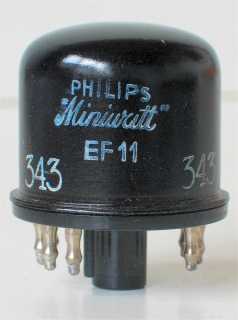

Deze regelbare HF/MF/LF variabele mu pentode is gemonteerd in een geheel stalen buis, z.g. Stahlröhr. Telefunken introduceerde de EF11 in het jaar 1939 als onderdeel van de "Harmonische Reihe".

De regelspanning loopt van -2 tot -42 Volt.

Deze stalen buis heeft een diameter van 38 mm en is, zonder de pinnen van de G8A voet, 34 mm lang. De gebruikte Philips productiecode is L4.

Aansluitingen

G8A 1 2 3 4 5 6 7 8
? g2 g1 k,g3,m - h h - a

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.2 250 100 -2 3 1 2,000,000 2.1 2
