EF9

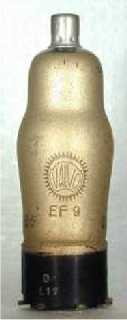

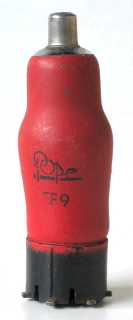

Pope EF9 Code L1, rev H, 1948	Valvo EF9

Merknaam	Adzam, Dario, Mullard, Philips, Pope, Telefunken, Tungsram, Valentino, Valvo, Zaerix
Equivalente types	4659, CV1427
Zie ook	EF39, EF5, UF9

Deze h.f. penthode uit 1937 is de opvolger van de EF5. De verbetering ten opzichte van de EF5 is de hogere steilheid. De lamp wordt gebruikt met een glijdende schermroosterspanning. De EF9 wordt toegepast in a.f, r.f. of m.f. versterker schakelingen met (of zonder) variabele versterking.

De ballon heeft een diameter van 29 mm, is 90 mm lang en is voorzien van een rode geleidende afschermlaag. De gebruikte Philips type codes zijn L1, Z2 en B5.

Aansluitingen

P	1	2	3	4	5	6	7	8	tc
?	m	h	h	k	g3	-	g2	a	g1

Specificaties

Penthode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss
?	6.3	0.2	250	100	-2.5	6	1.7	1,250,000	2.2	1.8
