UF9

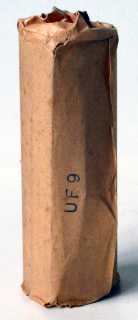

Wikkel Philips UF9	Philips UF9

Merknaam	Philips
Equivalente types
Zie ook	EF9, UF21, UF5

Deze pentode met octal voet is uit 1940. De UF9 wordt toegepast in a.f, r.f. of m.f. versterker schakelingen met (of zonder) variabele versterking.

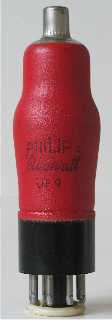

De ballon heeft een diameter van 30 mm, is 85 mm lang en is voorzien van een rode geleidende afschermlaag. De gebruikte Philips type codes zijn Nd en NZ.

Aansluitingen

IO	1	2	3	4	5	6	7	8	tc
?	h	m	a	g2	nc	g3	k	h	g1

Specificaties

Pentode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss
?	12.6	0.1	200	140	-2.5	6	1.7	1,200,000	2.2	1.8
