UF5

Valvo UF5

Merknaam	Valvo
Equivalente types
Zie ook	UF9

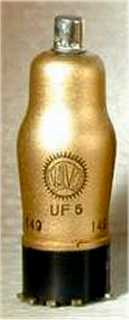

Deze Valvo pentode is uit 1949. De UF5 wordt toegepast in a.f, r.f. of m.f. versterker schakelingen met (of zonder) variabele versterking. Het is een UF9 met P-voet.

De ballon heeft een diameter van 30 mm, is 85 mm lang en is voorzien van een rode geleidende afschermlaag. De gebruikte Philips type code is TD.

Aansluitingen

IO	1	2	3	4	5	6	7	8	tc
?	m	h	h	k	g3	-	g2	a	g1

Specificaties

Pentode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss
?	12.6	0.1	200	140	-2.5	6	1.7	1,200,000	2.2	1.8
