EK2
Philips EK2
| Merknaam | Mullard, Philips, Telefunken, Tungsram, Valvo |
| Equivalente types | CV1426, VR57A |
| Zie ook | AK2 |
Deze octode uit 1936 is ontworpen als mengbuis voor omroepontvangers, en
werd toegepast in de tweede Philips "Symphonische Serie"
radio's. De lamp is zelfoscillerend en heeft een karakteristiek met
variabele versterking. Deze lamp is de opvolger van de AK2. De
verschillen met de AK2 zijn: betere KG eigenschappen tot 13 meter band,
geen neutrodyne condensator meer nodig tussen g1 en g4, minder
frequentie afhankelijk door hogere g2 spanning, minder ruis door lagere
anodestroom en kleinere afmetingen.

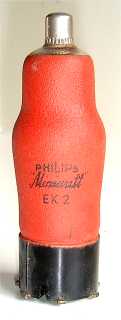

De ballon heeft een diameter van 28 mm, is 90 mm lang en is voorzien van een rode geleidende afschermlaag. De gebruikte Philips produktiecode is MN.
Aansluitingen
 |
|
Specificaties
| Octode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm |
| ? | 6.3 | 0.2 | 250 | 200 | -4 | 1.7 | 2.1 | 1,500,000 | 0.55 |
