EL12
|
|
|
|
|
| Merknaam | AEG, Philips, RFT, Siemens, Telefunken, Valvo |
| Equivalente types | |
| Zie ook | EL6, EL36, UL12 |

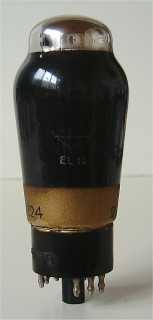

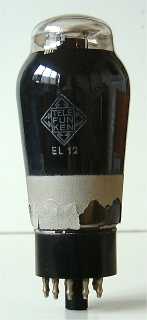

De EL12 is een eindpenthode uit 1939, en maakt onderdeel uit van de "Harmonische Reihe". In klasse B balans schakeling is een uitgangsvermogen van 45 Watt bereikbaar. De onderste rand van het glas is met een goud- of zilverkleurige geleidende verf afgewerkt.

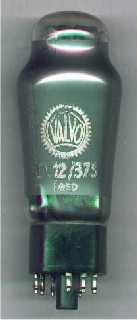

De glazen lamp heeft een diameter van 48 mm en is, exclusief de pinnen van de G8A voet, 108 mm lang. De gebruikte Philips produktiecodes zijn MY, Pk (325V) en Pm (375V).
Aansluitingen
 |
|
Specificaties
| Penthode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss | Pout | D |
| ? | 6.3 | 1.2 | 250 | 250 | -7 | 72 | 8 | 25,000 | 15 | 18 | 8 | 10% |
