EL6


Philips EL6

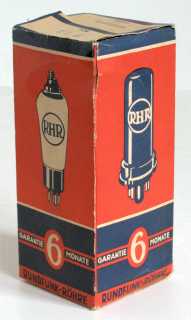

Doosje RHR-Tungsram EL6

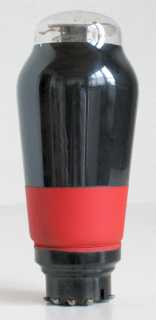

Tungsram EL6

Merknaam Philips, RHR, Tungsram, Valvo
Equivalente types
Zie ook 4699, CL6, AL5, EL12, EL36, EL54

De EL6 is een zeer steile 18 Watt eindpenthode uit 1938. Het is de opvolger van de AL5.

Variant is de EL6spez, deze is geschikt voor spanningen tot 425 Volt. De EL6/400 is spanningsvast tot 375 Volt.

De domevormige lamp heeft een diameter van 50 mm en is 118 mm lang. De gebruikte Philips produktiecode is MW.

Aansluitingen

P 1 2 3 4 5 6 7 8
? - h h k,m,g3 - g1 g2 a

Specificaties

Penthode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 6.3 1.2 250 250 -7 72 8 20,000 14.5 18 8.2 10%
