EL84

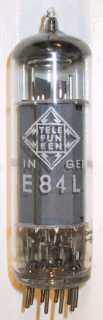

Telefunken E84L

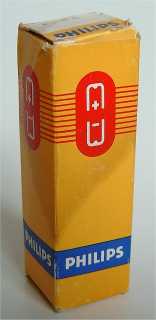

Doosje Philips EL84

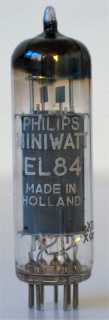

Philips EL84
Code rX, rev 3, Philips Sittard, nov 1959

Merknaam Haltron, JJ, Mullard, Orion, Philips, Sovtek, Sylvania, Telam, Telefunken, Tesla, Tronal, Tungsram, Valvo
Equivalente types 6BQ5, 6P15, CV10321, CV2975, CV8069, E84L, EL84M, N709
Zie ook 10BQ5, 10GK6, 16GK6, 29GK6, 6GK6, SV83

Deze eindpentode is ontworpen voor gebruik in audio versterkers, en is in 1953 door Philips geïntroduceerd. In een balansschakeling wordt een vermogen van 10 tot 17 Watt geleverd. Tien watt guitaarversterkers uitgevoerd met 2 x EL84 in balans geschakeld zijn nog steeds populair.

Varianten zijn de E84LS (Teslovak Hi-Fi), EL84N (dit is de Svetlana SV83, maximale g2-spanning 200V) en de EL84S (Hi-Fi uitvoering). SQ uitvoeringen zijn de E84L en de EL84M.

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de B9A pinnen, 68 mm lang. De gebruikte Philips type codes zijn kM, Xr en rX.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? ic g1 k, g3 h h ic a ic g2


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 6.3 0.76 250 250 -7.3 48 5.5 38,000 11 12 5.7 10%
