EL90

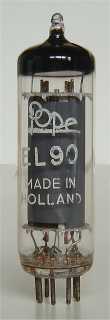

Pope EL90
Code 3N, rev 3, Heerlen, nov 1966

Merknaam Brimar, Lorenz, Philips, Pope, Valvo
Equivalente types 6AQ5, CV1862, CV2883, CV2937, CV4019, N727
Zie ook 12AQ5, 19AQ5, 5AQ5, 6V6, HL90

Deze miniatuur eindpentode is uit 1956. Hij is ontworpen voor audio eindtrappen en verticale TV afbuiging. De compacte buis is belastbaar tot 12 Watt, en bereikt een temperatuur tot 250 gr aan de glaswand.

De smalle buis heeft een diameter van 19 mm en is 59 mm lang, exclusief de pennen van de B7G voet. De gebruikte Philips type codes zijn 1 en 3N.

Aansluitingen

B7G 1 2 3 4 5 6 7
? g1 k,g3 h h a g2 g1

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss Pout D
? 6.3 0.45 250 250 -12.5 45 4.5 52,000 4.1 12 4.5 8%
