EM81

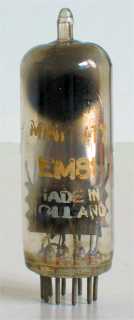

De EM81 afstemindicator is door Philips in 1956 op de markt gebracht. De indicator is zichtbaar door de zijkant van de buis en bestaat uit een U-vormig schermpje waarop een schaduwzone in waaiervorm zichtbaar is. Het meetbereik van de EM81 loopt van 1 tot 10,5 Volt negatief. De as van het schermpje lijgt boven pin 1 van de noval sokkel. Deze buis is vrijwel gelijk aan de EM85, alleen de pinbezetting is anders. De door Philips gebruikte type code is GM. De triode in het systeem kan los worden gebruikt van de indicator. De glazen buis heeft een diameter van 20 mm en een lengte van 60 mm. Aansluitingen
Specificaties
|
