EM85
|
|
 |
|
|
Doosje Ultron EM85 |
Ultron EM85 |
|
| Merknaam | Haltron, Lorenz, Mazda, Mullard, Philips, RSD, Siemens, Telefunken, Ultron, Valvo |
| Equivalente types | 6DG7, 6DH7, 6DU6 |
| Zie ook | 12DH7, 19DH7, EM81, HM85, UM85 |

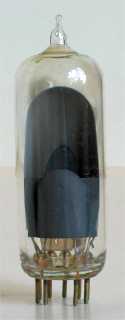

De EM85 afstemindicator is door Philips in 1953 op de markt gebracht. De indicator is zichtbaar door de zijkant van de buis en bestaat uit een U-vormig schermpje waarop een schaduwzone in waaiervorm zichtbaar is. Het meetbereik van de EM85 is 0 - 18 Volt. De as van het schermpje is tussen pin 1 en pin 9 van de noval sokkel. Deze buis is vrijwel gelijk aan de EM81, alleen de pinbezetting is anders.
De triode in het systeem kan los worden gebruikt van de indicator.
De glazen buis heeft een diameter van 20 mm en een lengte van 60 mm. Philips gebruikte hiervoor de type code rd.
Aansluitingen
 |
|
Specificaties
| CRT | Vh | Ah | Va | Vg | mAa |
| ? | 6.3 | 0.3 | 250 | -1 | 0.12 |
