GY501
Philips GY501
Code dL, rev 3, Heerlen, okt 1970, week 1
CAUTION X-RAYS
| Merknaam | Adzam, Inter, Lorenz, Mullard, Philips, Pope, RFT, Siemens, Telefunken, Toran, Valvo |
| Equivalente types | |
| Zie ook |

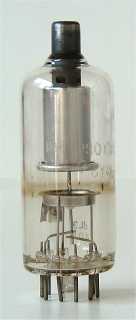

Deze enkelvoudige diode uit 1970 is ontworpen voor gebruik als E.H.T.
gelijkrichter in kleurentelevisie toestellen. De buis is uitwendig
behandeld tegen vonkoverslag die zou kunnen optreden bij vocht of onder
lage luchtdruk condities.
Vanwege de hoge spanning t.o.v. het chassis werd de gloeistroom meestal
verkregen via een extra lus op de lijntransformator. Waarschuwing:
tijdens bedrijf ontstaat röntgenstraling.
Ter stabilisatie werd een PD500 gebruikt parallel aan de hoogspanning.
De buis heeft een diameter van 28 mm en heeft, exclusief de pinnen van de magnoval voet, een lengte van 77 mm. De gebruikte Philips produktiecode is dL.
Aansluitingen
 |
|
Specificaties
| Rectifier | Vh | Ah | Va | mAa |
| ? | 3.15 | 0.4 | 25,000 | 1.5 |
