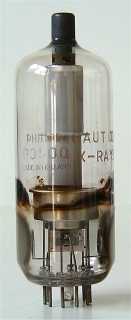

Deze 30 Watt power triode uit 1965 is ontwikkeld als shunt stabilisator voor de E.H.T. van kleurentelevisie ontvangers. Deze buis stabiliseerde de 25kVolt afkomstig van bijvoorbeeld een GY501 gelijkrichter.

De elektronen afkomstig van de kathode worden door een afschermbus (shield) tussen de kathode en het rooster geleid.

Montageaanwijzingen: de top van de buis dient extra te worden ondersteund. Om vonkoverslag te voorkomen dienen metalen delen zich minimaal 5 cm van de buis te bevinden. Tijdens bedrijf komt röntgenstraling vrij, de buis dient dus te worden afgeschermd.

De glazen omhulling is 36 mm in diameter en is, de pinnen van de magnoval voet niet meegerekend, 102 mm hoog. De gebruikte Philips produktiecode is dd.

Aansluitingen
