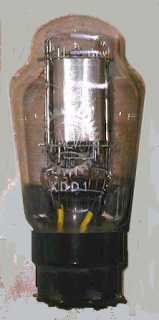

De KDD1 is een dubbele eindtriode voor gebruik in klasse B batterij eindtrappen uit 1935. In klasse B balansschakeling wordt een vermogen geleverd van 2 watt bij een vervorming van 10%. Dit bij gebruik van een 135 Volt batterij en een ruststroom van slechts 3 mA. De kathode is gemeenschappelijk uitgevoerd, de lamp dient via een ingangstrafo 2:(1+1) te worden aangestuurd i.v.m. de optredende roosterstroom. Een geschikte driver is de KC3.

De afmetingen zijn 40 bij 90 mm.

Aansluitingen
