PC86

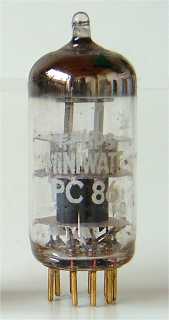

Philips PC86
Code tM, rev 1, Valvo Hamburg, mei 1961
vergulde pinnen

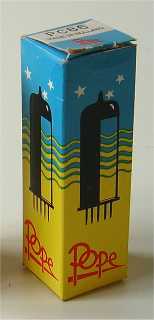

Doosje Pope PC86

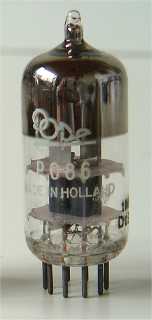

Pope PC86
Code tM, rev 8, Valvo Hamburg, mei 1970, week 4

Merknaam Adzam, Mullard, Philips, Pope, RFT, Siemens, Toran, Tungsram, Valvo
Equivalente types 4CM4
Zie ook EC86

Dit is een triode met zeer hoge steilheid uit 1959 voor toepassing in tuners van televisie toestellen. De hoge steilheid wordt bereikt met een spanrooster constructie. De buis is ontworpen voor gebruik in geaarde-rooster schakeling in UHF versterkers, oscillators of mixers voor de banden IV en V. Een dure disc constructie is vermeden, de electroden zijn parallel aangesloten op verschillende pinnen.

Het glas van deze buis heeft een diameter van 21 mm. De lengte is 48 mm. De gebruikte Philips produktiecode is tM.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? a g k h h g k g a

Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss
? 3.8 0.3 175 -1.5 12 4,850 14 2.2
