EC86

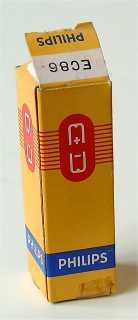

Doosje Philips EC86

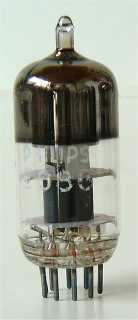

Philips EC86
Code Ck, rev 8, Valvo Hamburg, sep 1969, week 4

Merknaam Adzam, Mullard, Philips, Pope, RFT, Siemens, Toran, Tungsram, Valvo
Equivalente types E86C
Zie ook PC86

Dit is een triode met zeer hoge steilheid uit 1959 voor toepassing in tuners van televisie toestellen. De hoge steilheid wordt bereikt met een spanrooster constructie. De buis is ontworpen voor gebruik in geaarde-rooster schakeling in UHF versterkers, oscillators of mixers voor de banden IV en V. Een dure disc constructie is vermeden, de electroden zijn parallel aangesloten op verschillende pinnen.

Variant is de E86C.

Het glas van deze buis heeft een diameter van 21 mm. De lengte is 48 mm. De gebruikte Philips type code is Ck, en BC voor de E86C.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? a g k h h g k g a

Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss
? 6.3 0.2 175 -1.5 12 4,850 14 2.2
