PC88

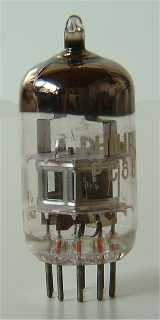

Philips PC88
Code JE, rev B, Mullard Blackburn, feb 1962, wk 1

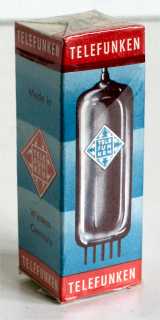

Doosje Telefunken PC88

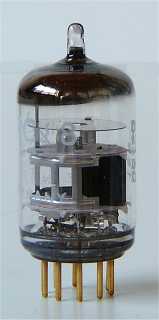

Telefunken PC88




Merknaam Adzam, Mazda, Mullard, Philips, Pope, RFT, Siemens, Telefunken, Toran, Tungsram, Valvo, Zaerix
Equivalente types 4DL4
Zie ook EC88

Dit is een triode met zeer hoge steilheid uit 1961 voor toepassing in tuners van televisie toestellen. De hoge steilheid wordt bereikt met een spanrooster constructie. De buis is ontworpen voor gebruik in geaarde-rooster schakeling in UHF versterkers voor de banden IV en V. Een dure disc constructie is vermeden, de electroden zijn parallel aangesloten op verschillende vergulde pinnen. Om de anodecapaciteit te verminderen is deze eenzijdig uitgevoerd.

Het glas van deze buis heeft een diameter van 21 mm. De lengte is 38 mm. De gebruikte Philips produktiecode is JE.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? g k g h h g g a g

Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss
? 3.8 0.3 160 -1.2 12.5 4,800 13.5 2
