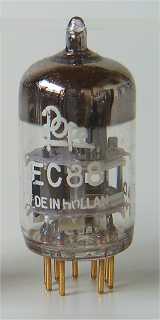

EC88


Doosje Pope EC88





Pope EC88
Code AD, rev 5, Valvo Hamburg, aug 1964, week 5

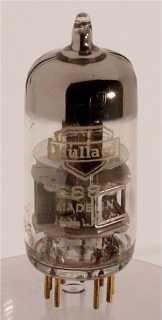

Mullard E88C




Merknaam Adzam, ITT, Mazda, Mullard, Philips, Pope, RFT, Siemens, Telefunken, Toran, Tungsram, Valvo, Zaerix
Equivalente types 6DL4, 8255, E88C
Zie ook PC88

Dit is een triode met zeer hoge steilheid uit 1961 voor toepassing in tuners van televisie toestellen. De hoge steilheid wordt bereikt met een spanrooster constructie. De buis is ontworpen voor gebruik in geaarde-rooster schakeling in UHF versterkers voor de banden IV en V. Een dure disc constructie is vermeden, de electroden zijn parallel aangesloten op verschillende vergulde pinnen. Om de anodecapaciteit te verminderen is deze eenzijdig uitgevoerd.

De E88C is de Special Quality uitvoering.

Het glas van deze buis heeft een diameter van 21 mm. De lengte is 38 mm. De gebruikte Philips type code is AD, en A3 voor de E88C.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? g k g h h g g a g

Specificaties

Triode Vh Ah Va Vg mAa ra gm Pdiss
? 6.3 0.165 160 -1.2 12.5 4,800 13.5 2
