PCF82
|
|
|
| Merk | Adzam, Ates, Brimar, ITT, Mullard, Philips, Pope, RFT, Siemens, Standard, Telefunken, Teonex, Toran, Tungsram, Ultron, Valvo, WF |
| Equivalente types | 30C1, 8A8, 9EA8, 9U8, CV10782, LZ319, LZ329, PCF80 |
| Zie ook | 6U8, ECF82 |
Deze combinatie triode-pentode uit 1953 is ontworpen voor gebruik als zelfoscillerende mixer in tuners van televisie toestellen. De buis bleek eveneens voor vele andere toepassingen bruikbaar.

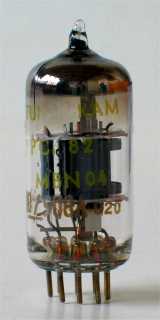

De dunne glazen omhulling heeft een diameter van 20 mm en is, exclusief de pinnen van de novalvoet, 48 mm lang. De gebruikte Philips productiecodes zijn G1 en Mf.
Aansluitingen
 |
|
Specificaties
| Pentode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss |
| ? | 9 | 0.3 | 125 | 110 | -1 | 9.5 | 3.5 | 220,000 | 5 | 2 |
| Triode | Va | mAa | Vg | ra | gm | Pdiss |
| ? | 125 | 13.5 | -1 | 5,300 | 7.5 | 1.5 |
