PCF80


Doosje Pope PCF80

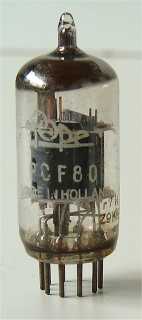

Pope PCF80
Code r7, rev N, Monza Monaco, nov 1969, week4

Merk Adzam, Haltron, Mullard, Orega, Philips, Pope, RSD, Siemens, Toran, Teonex, Tungsram, Telefunken
Equivalente types 30C1, 8A8, 9A8, 9EA8, 9U8, LZ319, LZ329, PCF82
Zie ook ECF80, UCF80

Deze combinatie triode-pentode uit 1954 is ontworpen voor gebruik als zelfoscillerende mixer in tuners van televisie toestellen met serievoeding 300 mA. De buis bleek eveneens voor vele andere toepassingen bruikbaar.

De dunne glazen omhulling heeft een diameter van 20 mm en is, exclusief de pinnen van de novalvoet, 47 mm lang. De gebruikte Philips produktiecode is r7.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? a(t) g1 g2 h h a(p) k(p),g3,s k(t) g(t)


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 9 0.3 170 170 -5.5 5.2 1.5 870,000 2.1 1.7
Triode Va mAa Vg ra gm Pdiss
? 100 14 -2 4,000 5 1.5
