ECF80

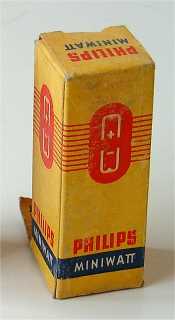

Doosje Philips ECF80

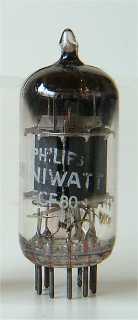

Philips ECF80
Code 39, rev H, Sittard, 1958

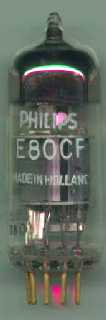

Philips E80CF



Merk Adzam, Brimar, Dario, Haltron, Mullard, Orega, Philips, Pope, RSD, Siemens, Toran, Teonex, Tungsram, Telefunken, Valvo
Equivalente types 6AU8, 6BL8, 6C16, 6LN8, 7643, CV10731, CV5215, E80CF
Zie ook PCF80, UCF80

Deze combinatie triode-pentode uit 1954 is ontworpen voor gebruik als zelfoscillerende mixer in tuners van televisie toestellen. De buis bleek eveneens voor vele andere toepassingen bruikbaar, vooral door de gescheiden kathodes.

De E80CF (=7643) is een SQ low noise variant uit 1958 waarvan de pentode een hogere steilheid heeft: gm=6.2, Ah=0.33, Va=Vs=17, mAa=10, mAs=2.8, Vg=-1.55 en ra=500k. De triode is vrijwel identiek.

De dunne glazen omhulling heeft een diameter van 20 mm en is, exclusief de pinnen van de novalvoet, 47 mm lang. De gebruikte Philips type code is 39, en BG voor de E80CF.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? a(t) g1 g2 h h a(p) k(p),g3,s k(t) g(t)


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.43 250 180 -5.8 5.7 1.4 1,500,000 2.1 1.7
Triode Va mAa Vg ra gm Pdiss
? 100 14 -2 4,000 5 1.5
