UCF80

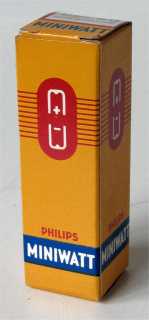

Doosje Philips UCF80





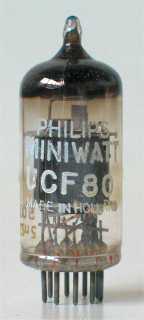

Philips UCF80
Code 5m, rev 2, Mullard Blackburn, sep 1960

Merk Mullard, Philips
Equivalente types 27BL8
Zie ook ECF80, PCF80

Deze combinatie triode-pentode uit 1954 is ontworpen voor gebruik als zelfoscillerende mixer in tuners van televisie toestellen met serievoeding 100 mA. De buis bleek eveneens voor vele andere toepassingen bruikbaar.

De dunne glazen omhulling heeft een diameter van 20 mm en is, exclusief de pinnen van de novalvoet, 47 mm lang. De gebruikte Philips produktiecode is 5m.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? a(t) g1 g2 h h a(p) k(p),g3,s k(t) g(t)


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 27 0.1 170 170 -5.5 5.2 1.5 870,000 2.1 1.7
Triode Va mAa Vg ra gm Pdiss
? 100 14 -2 4,000 5 1.5
