PF86

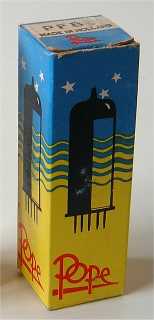

Doosje Pope PF86

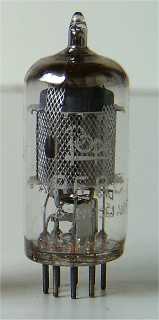

Pope PF86
Code Dk, rev 3, M.B.L.E. Brussel, dec 1965, week 5
Merknaam Adzam, Haltron, Philips, Pope, Siemens, Telefunken, Toran, Tungsram, Valvo
Equivalente types 4HR8
Zie ook 6267, 6J32P, CV2901, CV4085, EF40, EF86

Deze audio pentode met lage ruis, lage vervorming en een laag bromniveau is door Philips in 1960 geïntroduceerd. De buis is bedoeld voor transistron toepassing in televisie apparaten met 300mA serievoeding.

Het glas van deze buis heeft een diameter van 20 mm. De lengte is 48 mm. De gebruikte Philips produktiecode is Dk.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? g2 s k h h a s g3 g1

Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 4.5 0.3 250 140 -2 3 0.55 2,500,000 1.85 1
