PL805

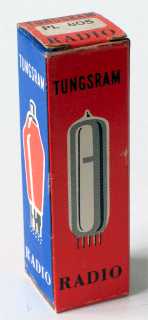

Doosje Tungsram PL805

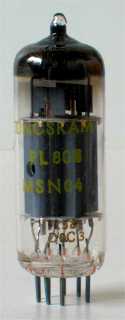

Tungsram PL805
Code t5, rev 8, Valvo Hamburg, mrt 1970, wk 3

Merknaam Telefunken, Valvo
Equivalente types
Zie ook PCL805

Deze pentode uit 1969 is gebruikt in televisie toestellen als frame eindtrap.

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de B9A pinnen, 58 mm lang. De gebruikte Philips type code is t5.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? g1 - g2 h h a k,g3 g1 -


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 15 0.3 170 170 -15 41 2.3 25,000 7.5 8
