PCL805

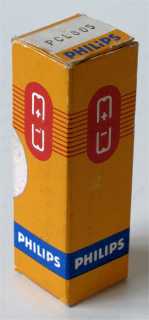

Doosje Philips PCL805

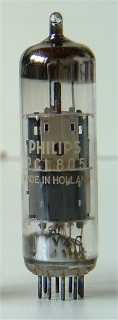

Philips PCL805
Code VX, rev C, Heerlen, jan 1971, week 4

Merknaam Lorenz, Mazda, Mullard, Philips, Pope, Siemens, Telefunken, Teonex, Valvo
Equivalente types 18GV8, PCL85
Zie ook ECL805, ECL85

Deze combinatie triode-pentode uit 1968 is gebruikt in televisie toestellen als frame oscillator en frame eindtrap.

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de B9A pinnen, 70 mm lang. De gebruikte Philips type codes zijn VX en AAR.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? a(t) g1 k(t) h h a(p) g2 k(p),g3,s g1


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 17.5 0.3 170 170 -15 41 2.3 25,000 7.5 8
Triode Va Vg mAa ra gm Pdiss
? 100 -0.85 5 10,900 5.5 0.5
