ECL85

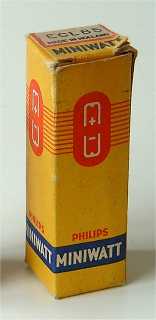

Doosje Philips ECL85





Philips ECL85
Code ZH, rev 0, Heerlen, sep 1970, week 4

Merknaam Adzam, Brimar, Lorenz, Mullard, Philips, Tungsram
Equivalente types 6GV8, ECL805
Zie ook PCL805, PCL85

Deze combinatie triode-pentode uit 1961 is ontworpen voor gebruik in televisie frame oscillator en -eindbuis toepassingen met 110 graden beeldbuis techniek. Het pentode deel is voorzien van "geschaduwde roosters", waarbij de roosterdraden van het 1e en 2e rooster gezien vanuit de kathode in elkaars verlengde liggen. Hierdoor verminderd de schermroosterstroom.

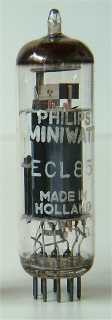

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de B9A pinnen, 68 mm lang. De gebruikte Philips produktiecode is ZH.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? a(t) g(t) k(t) h h a g2 k,g3,s g1


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.875 170 170 -15 41 2.7 25,000 7.25 7
Triode Va Vg mAa ra gm Pdiss
? 100 -0 10 9,000 5.5 0.5
