ECL805
|
|
| Merknaam | Mazda, Philips, Telefunken, Valvo |
| Equivalente types | 6GV8, ECL85 |
| Zie ook | PCL805, PCL85 |
Deze combinatie triode-pentode uit 1968 is gebruikt in televisie toestellen als frame oscillator en frame eindtrap.

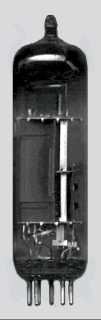

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de B9A pinnen, 70 mm lang. De gebruikte Philips type code is ABU.
Aansluitingen
 |
|
Specificaties
| Pentode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm | Pdiss |
| ? | 6.3 | 0.875 | 170 | 170 | -15 | 41 | 2.3 | 25,000 | 7.5 | 8 |
| Triode | Va | Vg | mAa | ra | gm | Pdiss |
| ? | 100 | -0.85 | 5 | 10,900 | 5.5 | 0.5 |
