PCL85


Philips PCL85
Code VX, rev 3, Valvo Hamburg, okt 1961

Merknaam Adzam, Brimar, Lorenz, Mullard, Philips, Siemens Tungsram
Equivalente types 18GV8, 5517, PCL805
Zie ook ECL805, ECL85

Deze combinatie triode-pentode uit 1960 is ontworpen voor gebruik in televisie frame oscillator en -eindbuis toepassingen met 110 graden beeldbuis techniek. Het pentode deel is voorzien van "geschaduwde roosters", waarbij de roosterdraden van het 1e en 2e rooster gezien vanuit de kathode in elkaars verlengde liggen. Hierdoor verminderd de schermroosterstroom.

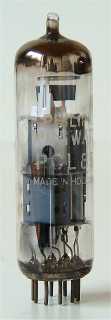

De dunne glazen buis heeft een diameter van 20 mm en is, exclusief de B9A pinnen, 68 mm lang. De gebruikte Philips produktiecode is VX.

Aansluitingen

B9A 1 2 3 4 5 6 7 8 9
? a(t) g(t) k(t) h h a g2 k,g3,s g1


Specificaties

Pentode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 18 0.3 170 170 -15 41 2.7 25,000 7.25 7
Triode Va Vg mAa ra gm Pdiss
? 100 -0 10 9,000 5.5 0.5
