UCH41

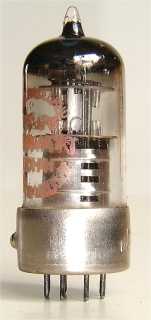

Philips UCH41
Code NN, rev 3, aug 1951
| Merknaam | Philips |
| Equivalente types | |
| Zie ook | 14K7, 6C1Q, CV3888, ECH41, ECH42, UCH42 |
Dit is een voorbeeld van een vroege all-glass constructie uit 1947. Deze triode-heptode combinatie buis is ontworpen om rechtstreeks via een serieschakeling uit het lichtnet te worden gevoed. Beide systemen hebben een gemeenschappelijke kathode. Toepassingen van de buis zijn mengtrap en fasesplitser.
De eerste B8A buizen, zoals deze, hebben een metalen huls met ingeperste zoeknok. De produktiecodes zijn in het metaal van deze huls geperst.
De buis heeft een diameter van 20mm, de lengte is 52 mm exclusief de pinnen van de B8A voet. De gebruikte Philips produktiecodes zijn HP en NN.
Aansluitingen
 |
|
Specificaties
| Heptode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm |
| ? | 14 | 0.1 | 200 | 100 | -2,2 | 3 | 2.1 | 1,000,000 | 0.5 |
| Triode | Va | mAa |
| ? | 120 | 4.6 |
