UCH42

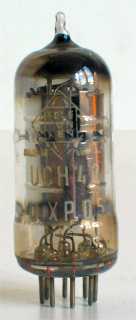

Telefunken UCH42
| Merknaam | Mullard, Philips, Telefunken |
| Equivalente types | 141TH, X142 |
| Zie ook | 14K7, 6C1Q, CV3888, ECH41, ECH42, UCH41 |
De UCH42 uit 1950 is de verbeterde versie van de UCH41, en kan deze in de meeste gevallen vervangen. De triode-heptode combinatie buis is ontworpen om rechtstreeks via serieschakeling uit het lichtnet te worden gevoed. De triode oscillator levert 13 Volt top-top aan de meng-heptode. Beide systemen hebben een gemeenschappelijke kathode. Toepassingen zijn mengtrap en fasesplitser.
De eerste B8A buizen hebben een metalen huls met ingeperste zoeknok. De latere buizen, waaronder dit exemplaar, hebben een wijdere glazen voet, waarbij de zoeknok in het glas is aangebracht. Deze buis vormt de overgang naar de uiteindelijke geheel glazen buis. De pinnen staan nog op gelijke afstanden van elkaar, in tegenstelling tot de latere B9A en B7G buizen die geen gebruik meer maken van een zoeknok.
De buis heeft een diameter van 20mm, de lengte is 52 mm exclusief de pinnen van de B8A voet. De gebruikte Philips produktiecodes zijn NU en TK.
Aansluitingen
 |
|
Specificaties
| Heptode | Vh | Ah | Va | Vs | Vg | mAa | mAs | ra | gm |
| ? | 14 | 0.1 | 200 | 85 | -2 | 3 | 3 | 1,000,000 | 0.75 |
| Triode | Va | mAa |
| ? | 140 | 3.1 |
