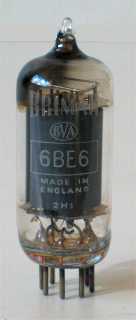

6BE6

Brimar 6BE6

Merknaam	ATES, Brimar, GE, KenRad, NEC, Philco, Raytheon, RCA, Sylvania, Telefunken, Tung Sol
Equivalente types	5750, 5915, 6BY6, 6CS6, 6H31, CV2024, CV453, HM04, EK90, V885, X727, X77
Zie ook	6SA7

Deze Pentagrid Converter is ontworpen voor gebruik in Am en FM mixer schakelingen.

De buis heeft een diameter van 17 mm en is 46 mm lang.

Aansluitingen

B7G	1	2	3	4	5	6	7
?	g1	k,g5	h	h	a	g2,g4	g3

Specificaties

Heptode	Vh	Ah	Va	Vs	Vg	mAa	mAs	ra	gm	Pdiss
?	6.3	0.3	100	30	-1	0.75	1.1	1,000,000	0.95	1.1
