EK90

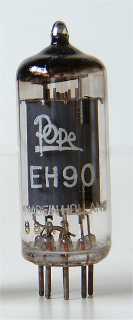

Pope EH90
Mullard Blackburn, jan 1958,  week 3

Merknaam Adzam, Mullard, Philips, Pope, RFT, Telefunken, Tungsram
Equivalente types 5750, 6BE6, 6BY6, 6CS6, 6H31, CV453, EH90, X727
Zie ook
Deze heptode uit 1953 is ontworpen voor gebruik in televisie synchronisatie schakelingen. De buis wordt ook wel EH90 genoemd.

De buis heeft een diameter van 17 mm en is 46 mm lang. De gebruikte Philips type codes zijn r, GE en Yd.

Aansluitingen

B7G 1 2 3 4 5 6 7
? g1 k,g5 h h a g2,g4 g3

Specificaties

Heptode Vh Ah Va Vs Vg mAa mAs ra gm Pdiss
? 6.3 0.3 100 30 -1 0.75 1.1 1,000,000 0.95 1.1
