Mazda AC/VP1
|
|
|
| Merknaam |
Mazda |
| Equivalente types |
9A1, CV518, HP4106C, MVS-Pen, VMP4G,
VPT4 |
| Zie ook |
AC/VP2, AF3 |
Deze Engelse h.f. penthode uit 1934 heeft een regelkarakteristiek. De
lamp wordt toegepast in r.f. en m.f. versterker schakelingen met
variabele versterking.

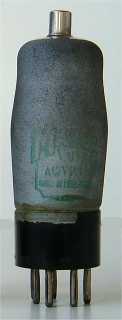

De ballon heeft een diameter van 38 mm, is 103 mm lang en is voorzien
van een zilvergrijze geleidende afschermlaag.
Aansluitingen
 |
| B7 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
tc |
| ? |
m |
g1 |
g3 |
h |
h |
k |
g2 |
a |
|
Specificaties
| Penthode |
Vh |
Ah |
Va |
Vs |
Vg |
mAa |
mAs |
ra |
gm |
| ? |
4 |
0.65 |
250 |
200 |
-2.8 |
7.4 |
1.85 |
1,000,000 |
2 |
|
