VMP4


Osram VMP4
1936
Merknaam GEC, Marconi, Osram
Equivalente types AC/VPB, AF2, AS4100, AS4125, CV1165, E447, FH4105, H4129D, HP4106, MT4110, MVSPen,  RENS1294, RS4347, T4700, TE47, VP4
Zie ook AC/VP1

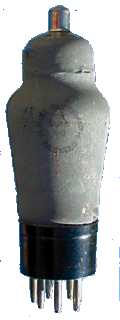

Deze h.f. penthode met variabele versterking voor gebruik in wisselstroomontvangers is door Marconi in 1933 geïntroduceerd. De ballon is voorzien van een goudkleurige, afschermlaag.

Varianten zijn de VMP4/G en de VMP4/K (catkin uitvoering). Ze zijn beide uit 1934 en hebben een 7-polige huls.

Aansluitingen

B5 1 2 3 4 5 tc
? g2 h h g1 k a
B7 1 2 3 4 5 6 7 tc
? m g1 g3 h h  k g2 a

Specificaties

Penthode Vh Ah Va Vs Vg mAa mAs ra gm
? 4 1 250 100 -2 3 1 1,000,000 3.5
